3.角焊缝的强度计算
(1)轴力(N)作用下
轴力N通过焊缝形心，焊缝应力均匀分布，当力垂直于焊缝方向(端缝)时(图15-3-16)。
当力平行于焊缝长度方向时
式中 he——角焊缝的有效厚度，对于直角角焊缝等于0.7hf，hf为焊脚尺寸;
1w——角焊缝的计算长度，对每条焊缝取实际长度减去2hf;
σf 按焊缝有效截面(
τf 按焊缝有效截面(
βf--系数，对承受静力荷载或间接承受动力荷载的结构中的角焊缝βf=1.22;对 直接承受动力荷载的结构中的角焊缝βf=1。
当采用三面围焊时
式中
lw——侧焊缝的计算长度，对每条焊缝取实际长度减去hf。
(2)钢板与角钢连接焊缝计算
1)角钢用侧缝连接时

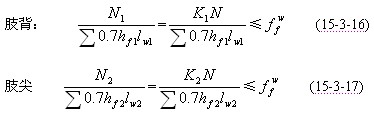

由于角钢截面形心到肢背和肢尖的距离不相等，靠近形心的肢背焊缝受力大，故侧缝的直角角焊缝按下式计算
式中 Kl、K2——焊缝内力分配系数，按下表取用;
hf1、hf2——分别为肢背、肢尖的焊脚尺寸;
lw1、1w2——分别为肢背、肢尖的焊缝计算长度，每条焊缝为实际长度减去2hf。
2)角钢用三面围焊时
计算时既要照顾到焊缝形心线基本上与角钢形心线一致，又要考虑到侧缝与端缝计算的区别。计算公式如下：
式中 hf3——端缝的焊脚尺寸;
lw3——端缝的焊缝计算长度，1w3=b;
3)角钢用L形围焊时
端缝与肢背焊缝受力为：
N3=2K2N
N1=(K1-K2)N (15-3-21)
L形围焊角焊缝计算公式为：
