(2)内力计算
轴向力：屋架杆件的轴向力可用数解法或图解法求得。对三角形和梯形屋架用图解法 比较方便，对平行弦屋架用数解法较方便。在某些设计手册中有常用屋架的内力系数表，只要将屋架节点荷载乘以相应杆件的内力系数，即得该杆件的内力。
上弦局部弯矩：上弦有节间荷载时，除轴向力外，还有局部弯矩。关于局部弯矩的计算，既要考虑上弦的连续性，又要考虑上弦节点的弹性位移。为了简化，可近似地先按简支梁计算出弯矩Mo，然后再乘以调整系数。端节间的正弯矩M1=0.8Mo，其他节间的正弯矩和节点负弯矩为M2=0.6Mo。(图15-4-14)
当屋架与柱刚接时，除上述计算的屋架内力外，还应考虑在排架分析时所得的屋架端弯矩对屋架杆件内力的影响。
按图15-4-15的计算简图算出的屋架杆件内力与按铰接屋架计算内力进行组合，取最 不利情况的内力设计屋架杆件。
(三)屋架杆件设计
1.屋架杆件的计算长度
屋架杆件的计算长度(l0)按下式计算：
l0=μl 15-4-1
式中 l——杆件的轴线长度;
μ——杆件的计算长度系数。
(1)屋架平面内计算长度系数
对弦杆、支座竖杆和斜腹杆μ=1.0
其他腹杆μ=0.8
斜截面腹杆(单角钢或双角钢组成十字形杆件) μ=0.9
(2)屋架平面外计算长度系数
式中 N1——较大的压力，计算时取正值;
N2——较小的压力或拉力，计算时压力取正值，拉力取负值。
2.交叉腹杆计算长度
(1)平面内计算长度
l0=l
(2)平面外计算长度
1)压杆

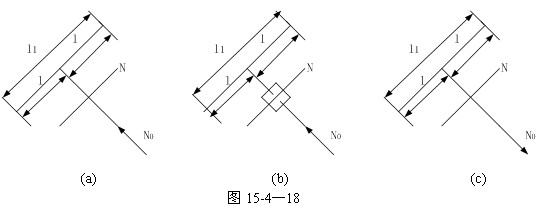

①相交另一杆受压，交叉点不中断(图15-4-18a)
②相交另一杆受压，一杆在交叉点中断，以节点板搭接(图15-4—18b)
③相交另一杆受拉，交叉点不中断(图15-4—18c)
④相交另一杆受拉，交叉点中断，并用节点板搭接
式中 No--相交另一杆的内力，均为绝对值;
N——计算杆的内力，
N≥No
2)拉杆
l0=l1 (15—4—8)
