一级注册结构师砌体结构学习重点17

　　(2)大偏心受压

　　大偏心受压时应按下列公式计算(图16-3-19)：

　　式中 N--轴向力设计值;

　　fg--灌孔砌体的抗压强度设计值;

　　——竖向受拉、受压主筋的强度设计值;

　　b--截面宽度;

　　fsi--竖向分布钢筋的抗拉强度设计值;

　　——竖向受拉、受压主筋的截面面积;

　　Asi——单根竖向分布钢筋的截面面积;

　　Ssi--第i根竖向分布钢筋对竖向受拉主筋的面积矩;

　　eN-轴向力作用点到竖向受拉主筋合力点之间的距离，可按式(16-3-35)的规定计算。

　　当受压区高度

　　时，其正截面承载力可按下式计算：

　　式中 e'N——轴向力作用点至竖向受压主筋合力点之间的距离。可按式(16-3-34)的规定计算。

　　当采用对称配筋(即

　　)时，可先设定竖向分布钢筋的配筋率、抗拉强度设计值和单根钢筋的截面面积，并扣除(图16-3-19a)位于中和轴附近1.5倍x范围内未达到屈服强度的分布钢筋，代人式(16-3-44)，可求得截面受压区高度x将;代人式(16-3-45)即可求得

　　同理，当受压区高度x<;

　　时，应令x=

　　，并对竖向受压主筋的重心取矩，即可求得

　　，见式(16-3-46)

　　(3)小偏心受压

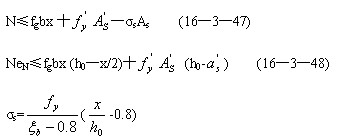

　　图16-3-19b，小偏压时应按下列公式计算：

　　矩形截面对称配筋砌块砌体剪力墙小偏心受压时，也可近似按下式计算钢筋截面面积

　　此处，相对受压区高度可按下式计算：

　　2.T形、倒L形截面偏心受压配筋砌块砌体剪力墙正截面承载力

　　(1)翼缘计算宽度

的取值

　　T形、倒L形截面偏心受压构件，当冀缘和腹板的相交处采用错缝搭接砌筑和同时设置中距不大于1.2m的配筋带(截面高度≥60mm，钢筋不少于2ø12)时，可考虑冀缘的共同工作，翼缘的计算宽度应按表16-3-3中的最小值采用。

　　注：构件的计算高度H0可取层两。

　　(2)当受压区高度x≤hf’时，应按宽度为bf’的矩形截面计算;

　　(3)当受压区高度x> hf’时，则应考虑腹板的受压作用，应按下列公式计算：

　　1)大偏心受压

　　式中 bf’--T形或倒L形截面受压区的翼缘计算宽度;

　　hf’——T形或倒L形截面受压区的翼缘高度。

　　2)小偏心受压
